Phần 1: Giấy cách điện là gì?
Giấy cách điện là một vật liệu điện môi được thiết kế để ngăn chặn rò rỉ dòng điện, chống lại nhiệt và cung cấp hỗ trợ cơ học trong các hệ thống điện. Được làm từ cellulose, sợi tổng hợp hoặc vật liệu composite, nó được thiết kế để chịu được điều kiện hoạt động cực đoan.
Phần 2: Các loại giấy cách điện và các ứng dụng của chúng
2.1 Giấy tờ dựa trên cellulose

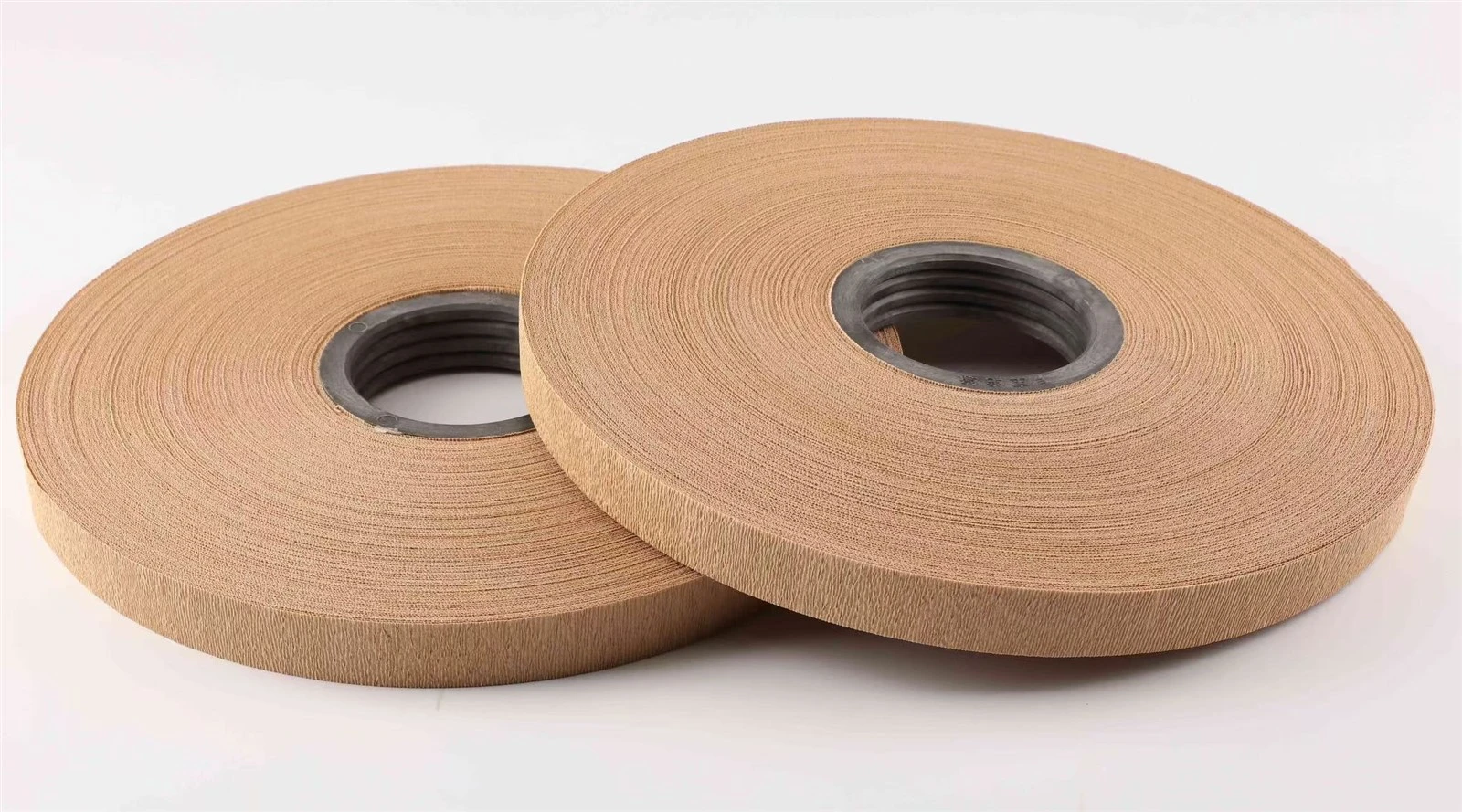

Giấy crepe:
Vật liệu: Cellulose nhăn nheo để tăng cường tính linh hoạt.
Ứng dụng: Máy biến áp kiểu khô, cách nhiệt khe động cơ.
Các tính năng chính:
Độ giãn dài cao (15 trận20%).
Phù hợp với hình dạng không đều.
2.2 Giấy tờ sợi tổng hợp
NOMEX® (Giấy Aramid):
Vật liệu: Sợi meta-Aramid.
Độ dày: {{0}}. 1 Từ0.3 mm.
Ứng dụng: Động cơ nhiệt độ cao, Thiết bị hàng không vũ trụ.
Các tính năng chính:
Xếp hạng nhiệt: 220 độ (lớp H).
Chống ngọn lửa (UL 94 V -0).
2.3 Giấy phép cách điện tổng hợp

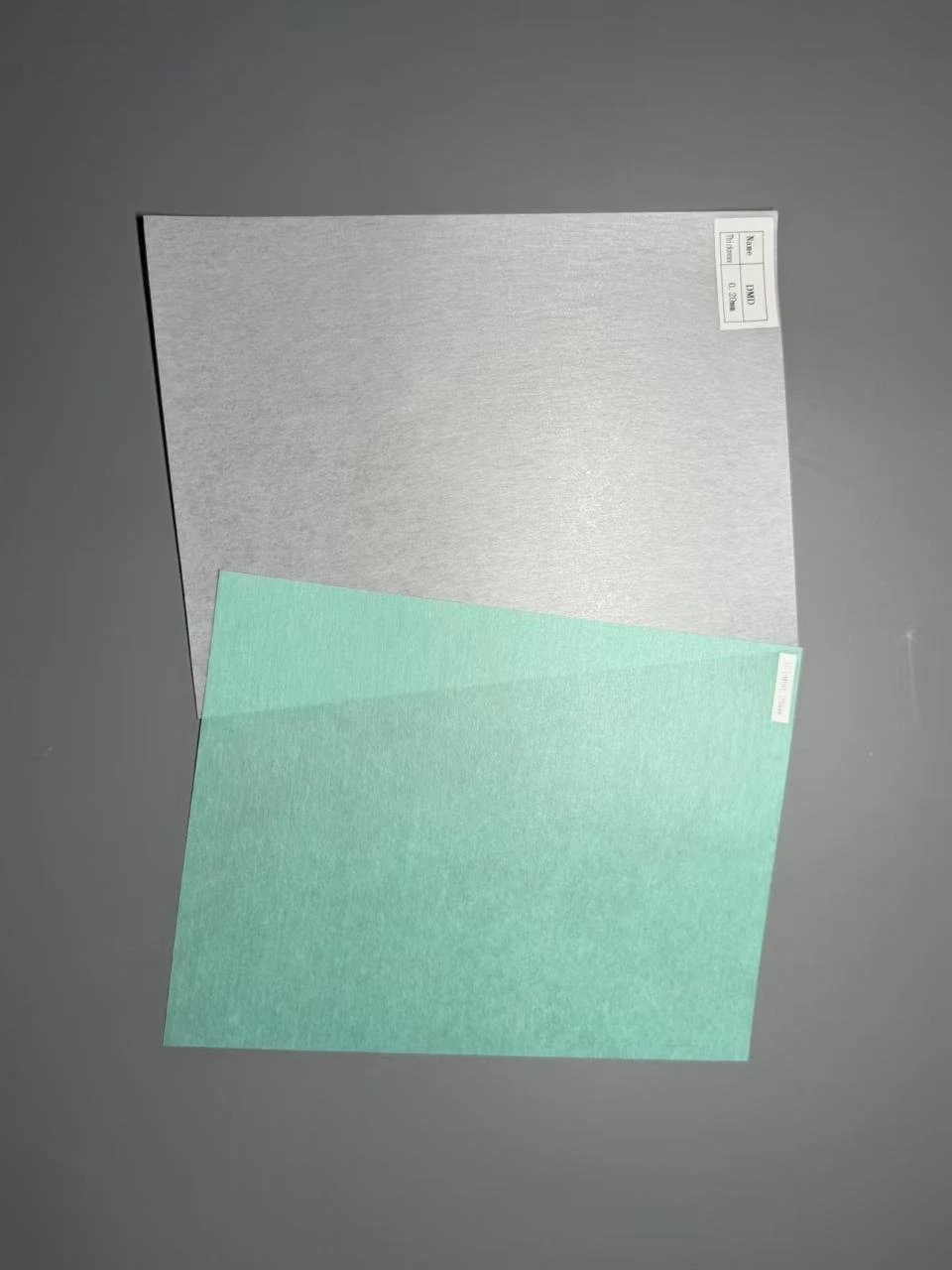

DMD (Dacron-Mylar-Dacron):
Kết cấu: Phim Polyester kẹp giữa các lớp không dệt.
Ứng dụng: Động cơ và máy phát điện cách nhiệt.
Các tính năng chính:
Xếp hạng nhiệt: 155 độ (lớp F).
Chống ẩm.

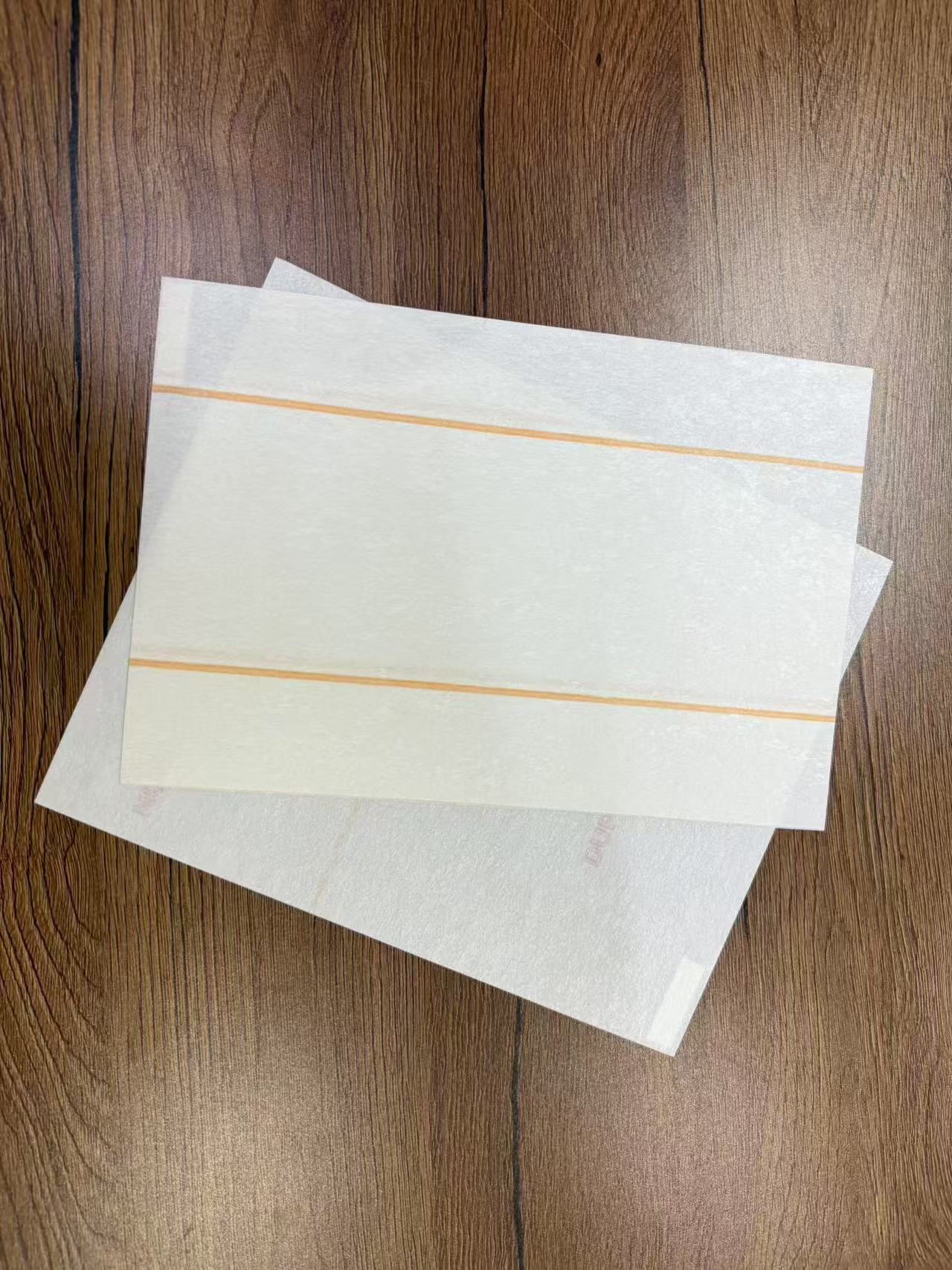

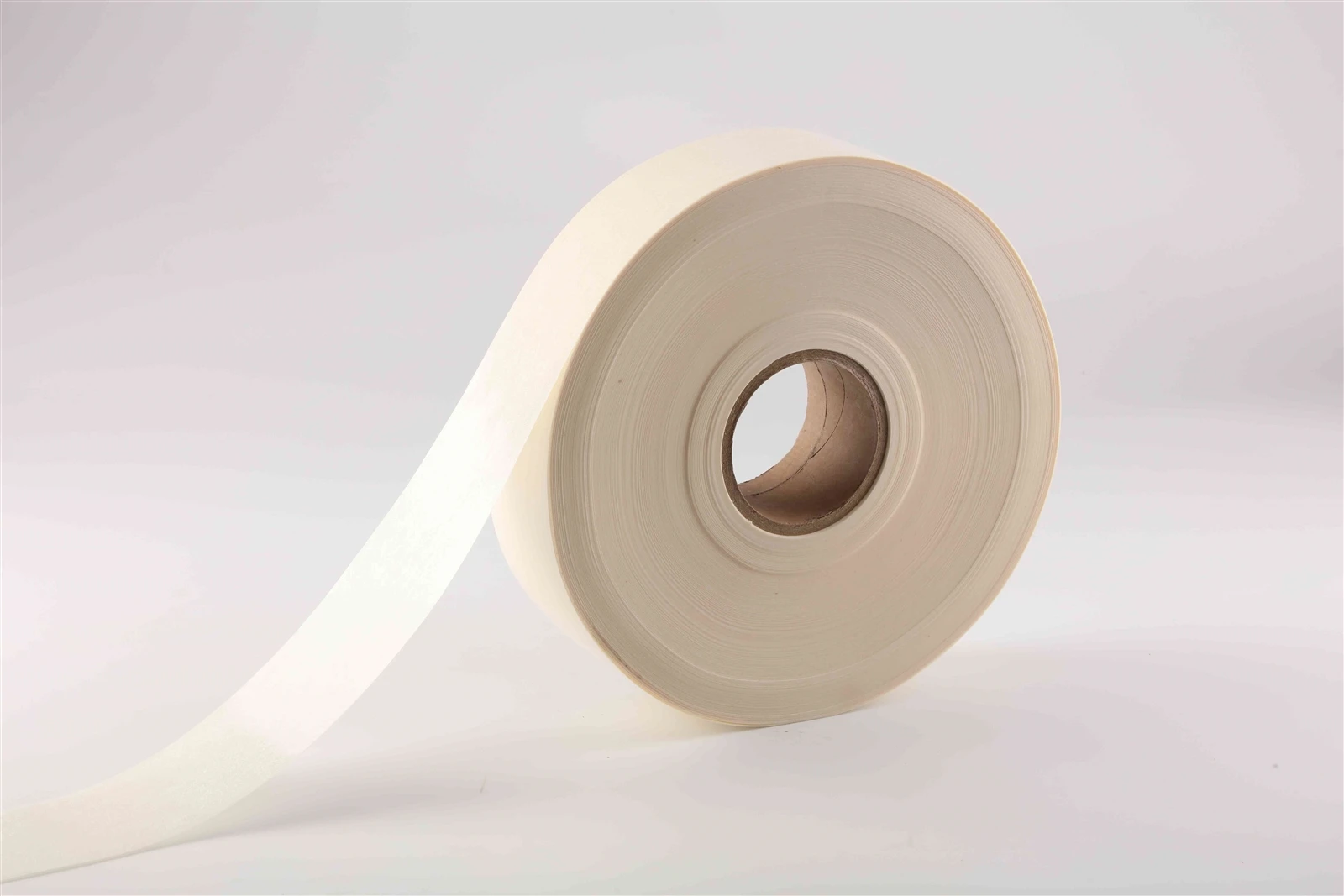

NMN (Nomex-Mylar-Nomex):
Kết cấu: Các lớp aramid với lõi polyester.
Ứng dụng: Biến tần công nghiệp, động cơ kéo EV.
Các tính năng chính:
Sức mạnh cơ học cao.
Chống lại xả một phần.
Phần 3: Các ứng dụng chính của giấy cách điện
3.1 Máy biến áp
Máy biến áp ngâm dầu:
Sử dụng: Lớp cách nhiệt giữa các cuộn dây.
Giấy ưa thích: Giấy kraft hoặc crepe ({{0}}. 2 Ném0.3 mm).
Máy biến áp kiểu khô:
Sử dụng: Rào cản pha và cách nhiệt.
Giấy ưa thích: NOMEX® hoặc DMD ({{0}}. 15 Tiết0,25 mm).
3.2 Động cơ điện & máy phát điện
Lớp lót khe động cơ:
Sử dụng: Nội tiết đồng cách điện từ lõi stato.
Giấy ưa thích: Crepe hoặc Nomex® ({{0}}. 1 Tiết0.2 mm).
Máy phát điện mặt đất cách nhiệt:
Sử dụng: Cuộn dây rôto riêng biệt.
Giấy ưa thích: Vật liệu tổng hợp MICA hoặc NMN.
3.3 Cáp điện áp cao
Sử dụng: Bọc dây dẫn để ngăn chặn arcing.
Giấy ưa thích: Giấy kraft siêu mượt (0. 0 8 Ném0,15 mm).
3.4 Điện tử tiêu dùng
Sử dụng: Cách nhiệt trong nguồn cung cấp năng lượng, bảng mạch.
Giấy ưa thích: Phim polyester mỏng ({{0}}. 05 Ném0.1 mm).
4.1 Đảm bảo chất lượng do nhà máy ủng hộ
Chúng tôi đảm bảo:
Tính nhất quán vật chất:
Cellulose từ các nhà máy được chứng nhận FSC. Nomex® có nguồn gốc từ các nhà cung cấp được Dupont phê duyệt.
Sản xuất chính xác:
Dung sai độ dày: ± 3% (xác minh laser). Độ chính xác rạch: ± 0. 2 mm.
Giao thức thử nghiệm:
Sức mạnh điện môi: IEC 60243-1 tuân thủ (được kiểm tra ở điện áp định mức 2x).
Lão hóa nhiệt: 7 ngày ở mức 155 độ với mức độ bền kéo thấp hơn hoặc bằng 10%.
4.2 Hiệu quả chi phí
Giá cả cạnh tranh:
Giấy Kraft: 2.50 Mạnh2.50. 00/kg.
NOMEX®: 15 bóng151525/kg.
Giảm giá số lượng lớn: 5–10% off orders >1 tấn.
4.3 Giải pháp tùy chỉnh
Thông số kỹ thuật phù hợp:
Độ dày tùy chỉnh ({{0}}. 05 Ném5.0 mm).
Các lỗ thủng, hình dạng cắt sẵn, hỗ trợ chất kết dính.
MOQ thấp:
Lớp tiêu chuẩn: 500 kg.
Lớp tùy chỉnh: 1 tấn.
Phần 5: Tại sao chọn chúng tôi?
5.1 Chứng chỉ chất lượng
Tiêu chuẩn toàn cầu: UL, IEC, Reach, Rohs.
Cụ thể theo ngành:
IEEE C57.15: Cho cách điện biến áp.
Tiêu chuẩn ISO 9001: Tính nhất quán sản xuất.
5.2 Độ tin cậy của chuỗi cung ứng
Thời gian dẫn đầu:
Các mặt hàng chứng khoán: 10 trận15 ngày. Đơn đặt hàng: 20 ngày30 ngày.
Phần 6: Cách chọn giấy cách điện phù hợp
6.1 Đánh giá điều kiện hoạt động
Nhiệt độ: Kết hợp lớp nhiệt (ví dụ: lớp B cho 130 độ).
Điện áp: Higher dielectric strength for >Hệ thống 10 kV.Môi trường: Lớp chống ẩm để sử dụng ngoài trời.
6.2 Xác minh thông tin đăng nhập nhà cung cấp
Chứng nhận: UL, IEC và dấu ISO.Báo cáo kiểm tra: Dữ liệu điện môi và nhiệt đặc trưng theo lô.
6.3 mẫu yêu cầu
Bài kiểm tra thực tế:
Uốn cong/gấp để kiểm tra tính linh hoạt. Tiếp xúc với nhiệt để mô phỏng điều kiện hoạt động.
